產品名稱：電離捕捉器，焦?fàn)t電捕焦油器

產品分類：管式和蜂窩式



產品結構：

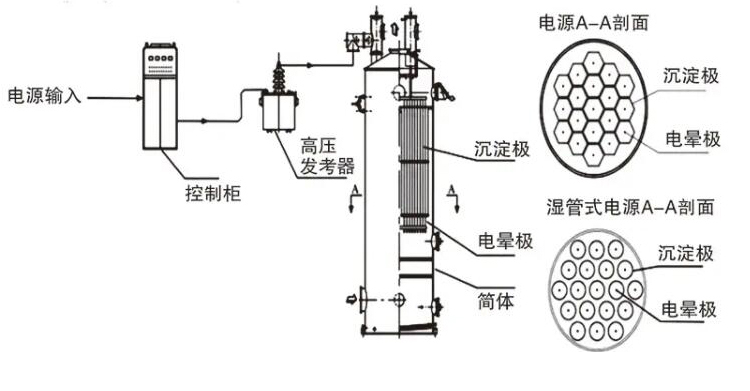

電離捕捉器由電捕焦油器主體和供給高壓直流電的整流設備組成。電捕焦油器均由筒體、沉淀極、電暈極和電氣絕緣箱四大部分組成。
　　筒體
　　筒體是圓筒形的（內徑根據煤氣流量決定），并帶有封頭，筒體上部設有出氣管，下部設有進氣管，并設有兩個人孔和一個防爆閥。
　　沉淀極管束
　　沉淀極管束是由管束組成，并與筒體上、下部相通。
　　電暈電極
　　電暈電極裝置通過吊桿懸吊在頂部的絕緣箱內，它由上部吊桿及拉桿、上下框架、電暈電極導線、重錘組成。
　　電器絕緣箱
　　絕緣箱設在筒體頂部，它是懸吊電暈電極裝置的圓形箱體。內部設有懸吊支架、高壓瓷瓶、加熱夾套組成。
　　電離捕捉器采用結構形式有同心圓式、管式和蜂窩式等三種。無論哪種結構，其工作原理，即在金屬導線與金屬管壁〔或極板〕間施加高壓直流電，以維持足以使氣體產生電離的電場，使陰陽極之間形成電暈區。
