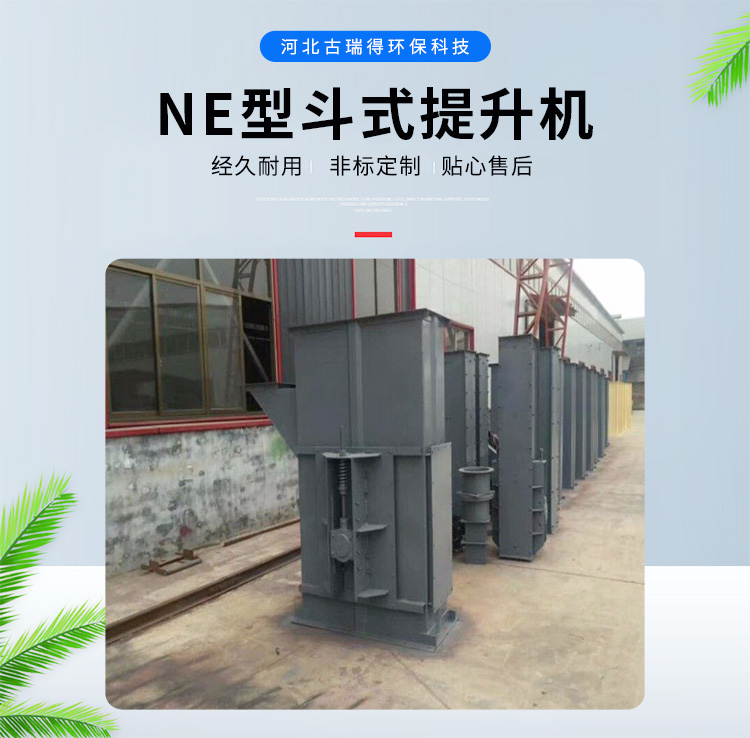

【產品介紹】
NE型斗式提升機是應用廣的一種垂直提升設備,該機適用于中、大塊和有磨琢性的物料（如石灰石、水泥熟料、石膏、塊煤）的垂直輸送,物料溫度在250℃以下。NE型斗式提升機是由國外引進高新技術研制的新產品，主要技術參數符合機械部標準（JB3926-85）。采用自流式裝料,重力式卸料.鏈條是合金鋼高強度板式鏈條,耐磨而可靠。驅動部分采用硬齒面減速器。NE系列板鏈式斗式提升機共有11種型號:NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。
【工作原理】
NE板斗式提升機本機系流入式喂料，物料流入料斗內靠板鏈提升到上端，在物料重力作用下自行卸料。本系列提升機規格多（NE15~NE800共11種）提升量廣；且生產能高，能耗較低，可逐步代替其他類型提升機，其主要參數見下表。該機采用全封式機殼鏈速低，幾乎無回料現象，因此無功功率損耗少，噪聲低，壽命長。
【主要結構】
NE型斗式提升機由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。
運行部件---由料斗和專用板式鏈條組成,NE30以及下采用單排鏈,NE50--NE800采用雙排鏈。
驅動裝置---采用多種驅動組合驅動,（依用戶實際需要而定）.驅動平臺上裝有檢修架和欄桿。驅動制裝置分左和右裝兩種。
上部裝置---安裝有軌道（雙排鏈）、逆止器、卸料口裝有防回料橡膠板。
中間節---部分中間節裝有軌道（雙鏈）,以防止鏈條工作中擺動。

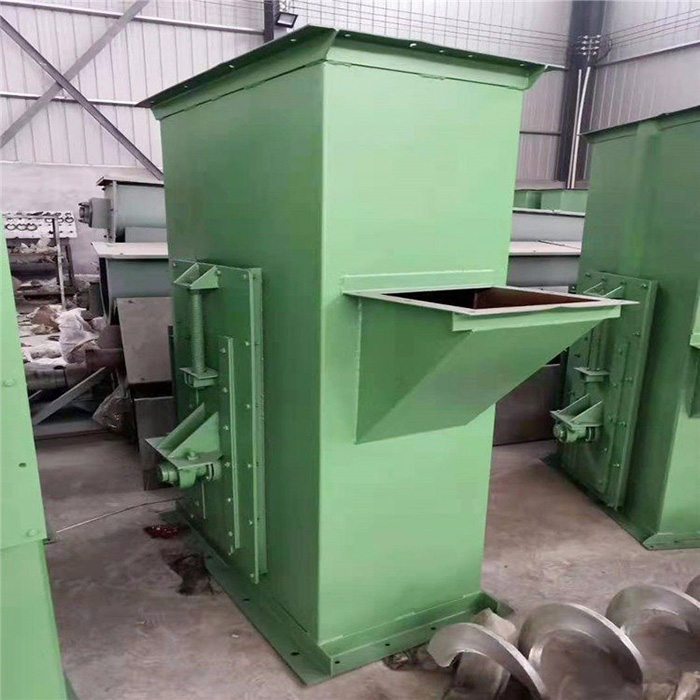

下部裝置---安裝有自動張緊裝置。
【主要部件特點】
1.上部裝置：安裝有軌道（雙排道），防止鏈條擺動，逆止器，防止料斗回轉，物料阻滿下部機殼，卸料口裝有橡膠板防止回料。
2.中間節：部分中間節裝有軌道（雙排節），以防止鏈條工作中擺動，部分中間節裝有檢修門以便維修。
3.下部裝置：安裝有張緊裝置， NE15~NE50采用彈簧張緊，NE100~NE800采用重錘箱張緊。
4.上下鏈輪采用 ZG310-570。整體調質，HB229-269齒面淬火HRC40~48。
5.板鏈：鏈板采用 45 # HRC36~42
【技術參數】
| 型號 |
提升量（平方米/小時） |
物料較大塊度 |
| 占百分比 % |
| 10 |
25 |
50 |
75 |
100 |
| NE15 |
15 |
65 |
50 |
40 |
30 |
25 |
| NE30 |
32 |
60 |
75 |
58 |
47 |
40 |
| NE50 |
60 |
90 |
75 |
58 |
47 |
40 |
| NE100 |
110 |
130 |
105 |
80 |
65 |
55 |
| NE150 |
170 |
130 |
105 |
80 |
65 |
55 |
| NE200 |
210 |
170 |
135 |
100 |
85 |
70 |
| NE300 |
320 |
170 |
135 |
100 |
85 |
70 |
| NE400 |
380 |
205 |
165 |
125 |
105 |
90 |
| NE500 |
470 |
240 |
190 |
145 |
120 |
100 |
| NE600 |
600 |
240 |
190 |
145 |
120 |
100 |
| NE800 |
800 |
275 |
220 |
165 |
135 |
110 |
【產品特點】
1.NE型
斗式提升機密封性好，環金污染少。
2.操作、維修方便、易損件少。
3.使用成本低，由于節能和維修少，使用成本極低。
4.運行可靠，設計原理，確保整機運行的可靠性，密封性好。環境污染少。
5.結構港型號，精度高。機殼經折邊和中間壓筋，再經焊接，剛性好、外觀漂亮。
6.機械尺寸小，與同等提升量的其它各種提升機相比，這種提升機的機械尺寸較小。
7.輸送能力大，該系列提升機具有NE15～NE800多種規格。提升量范圍為15～800m3/h。
8.操作方便，維修少，易損件少。輸送鏈為套筒滾子鏈，誘導式重力卸料，用于各種粉狀、塊狀物粒的垂直提升。
