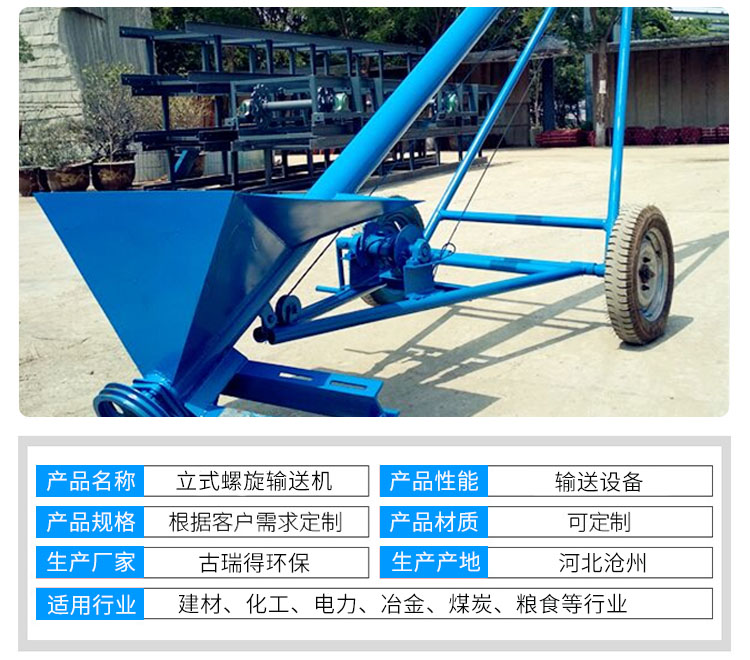

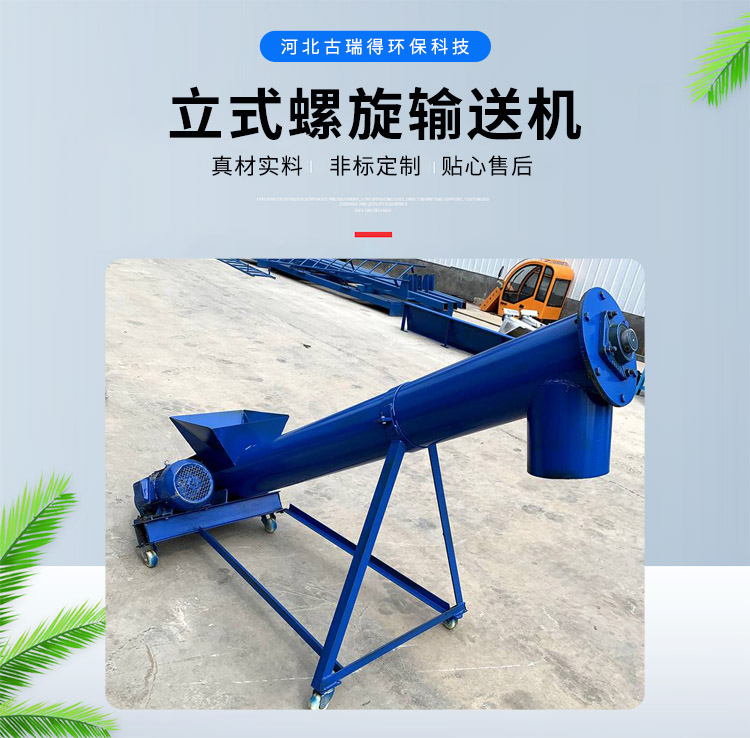

【產品介紹】

立式螺旋輸送機是為了滿足物料的輸送高度而產生的一種輸送設備，它的運動方向是向上的，能使用垂直輸送的方式連續地進行物料輸送，將不同高度上物料進行不間斷的輸送。立式螺旋輸送機結構緊奏，占地面積小，便于工藝布置，安全可靠，易于維護，運行費用低廉，有效降低輸送成本。



【工作原理】

立式螺旋輸送機工作原理：在輸送過程中，物料隨著螺旋作高速旋轉，由于離心力的作用，物料在料槽內形成若干同心圓層，物料的外層緊貼槽壁。 [1] 當螺旋轉速不高時，物料與螺旋表面的摩擦力大于物料所受到的離心力，物料與螺旋一起作旋轉運動，保持相對靜態;當螺旋轉速較高時，物料所受到的離心力大于物料與螺旋表面的摩擦力.物料向螺旋的外緣移動，對料槽壁產生壓力并同時產生摩擦力.只有當這個摩擦力大于物料與螺旋表面之間的摩擦力以及物料重力的分力之和時，物料將與螺旋表面之間發生滑動并沿反方向的螺旋形軌跡上升，即物料被垂直部分的螺旋推送上升，從而達到垂直上升輸送的目的;否則只是旋轉而不能上升·將此時的轉速稱為臨界轉速，只有當輸送機的轉速大于臨界轉速時.物料才能實現向上輸送，這是垂直輸送機的主要特點。其優點是:結構簡單:所占空間位置小;易于密閉輸送。制造費用較低。其缺點是:輸送量小，輸送高度小。

【產品特點】

1、垂直或大傾角輸送機，電機安裝在主機頭部，占地面積小，易于維護。
2、輸送量可達9-140立方/時，輸送高度在15米之間，進料口到出料口之間的距離是2.5米-15米，每0.5米一檔，可根據用戶需要選用。
3、物料即可向上輸送，也可向下輸送。
4、整機體積小、轉速高、確保快速均勻輸送。
5、出料端設有清掃裝置，整機噪聲低、適應性強，進出料口位置布置靈活。
6、由于物料在密閉的管道內進行輸送，可使輸送場所粉塵大大減少，減少了對環境的污染。

【產品參數】

LS型	100	160	200	250	315	400	500	630	800	1000	1250
GX型			200	250	300	400	500
螺旋直徑	100	160	200	250	315	400	500	630	800	1000	1250
螺距	100	160	200	250	315	355	400	450	500	560	630
轉速（r/min）	140	120	90	90	75	75	60	60	45	35	30
輸送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m（KW）	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m（KW）	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
轉速（r/min）	120	90	75	75	60	60	45	45	35	30	20
輸送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m（KW）	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m（KW）	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
轉速（r/min）	90	75	60	60	45	45	35	35	30	20	16
輸送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m（KW）	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m（KW）	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
轉速（r/min）	75	60	45	45	35	35	30	30	20	16	13
輸送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m（KW）	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m（KW）	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33
